商品名称： SWT-SVG100静止无功发生器

商品编号： SVG100

上架时间： 2017-10-12

浏览次数： 0

  • 商品详细介绍
  • 技术参数
  • 典型案例
   SWT-SVG系列产品，SVG全称为静止无功发生器，它是通过外部CT（电流互感器）实时检测负载电流，通过内部DSP（数字处理信号）计算后提取出负载电流的无功及谐波成分，然后通过PFM（平台相关模型）信号发送给内部IGBT(绝缘栅双极型晶体管)根据设置来控制逆变器，从而产生满足要求的无功电流和谐波电流，达到无功补偿及其谐波治理的目的。

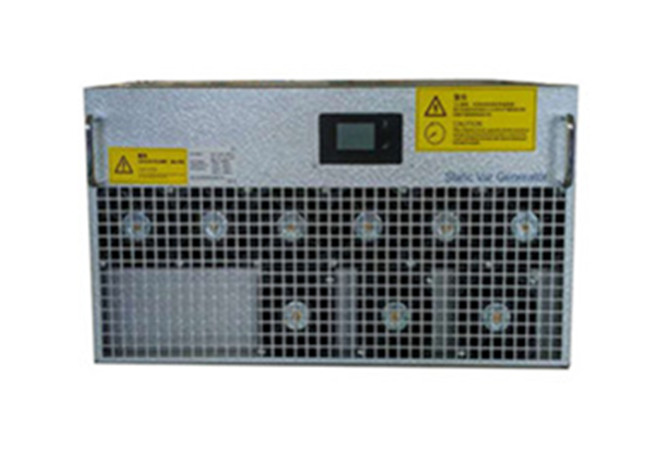

SWT-SVG100主要是用于400V低压配电网动态无功补偿，单模块补偿补偿容量为100Kvar,它能够输出幅值、相位可控的补偿电流，提高功率因数及谐波的治理。
产品结构特点
1、卓越的无功补偿效果；
2、快速稳定的无功补偿；
3、对于负载中无功部分（感性或者容性）都有很好的补偿效果；
4、低次（3、5、7、9、11次）小容量（50%额定容量）谐波都可实现很好的补偿；
5、三相不平衡补偿；
6、全模块设计，产品外形紧凑，易于安装。

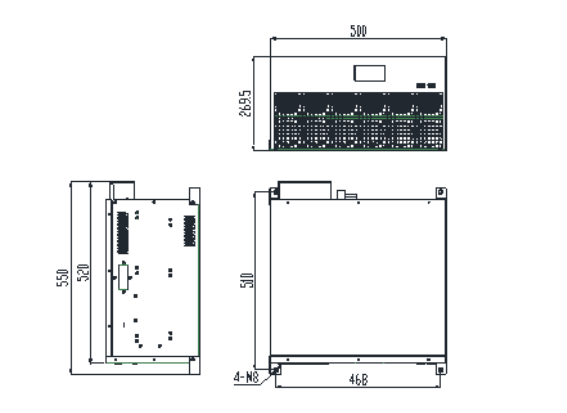

产品结构尺寸
SVG100功率模块的宽度为500mm ，深度为510mm ，高度为270mm ，采用机架多机并联模式安装，也可以单功率模块安装，散热方式为智能风冷，散热风道设计为前进风后出风，其外形尺寸如图所示：

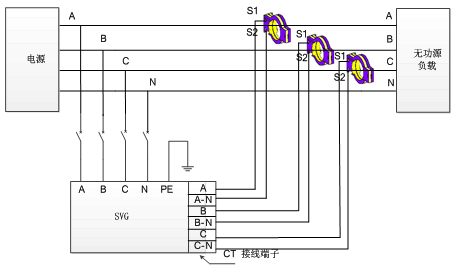

产品配线介绍
SVG100单模块需要对三相功率线缆、N线缆、PE线、外部CT线缆进行配线和安装，总体框图详见图：
