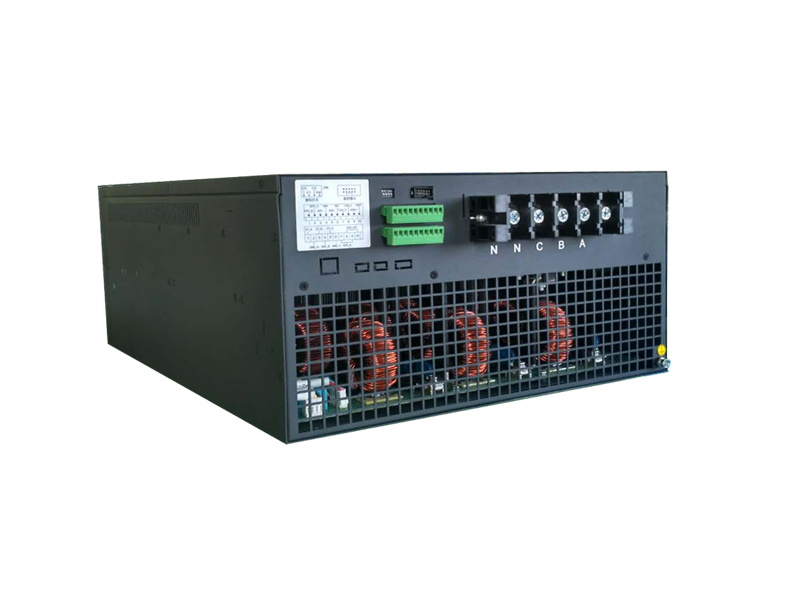

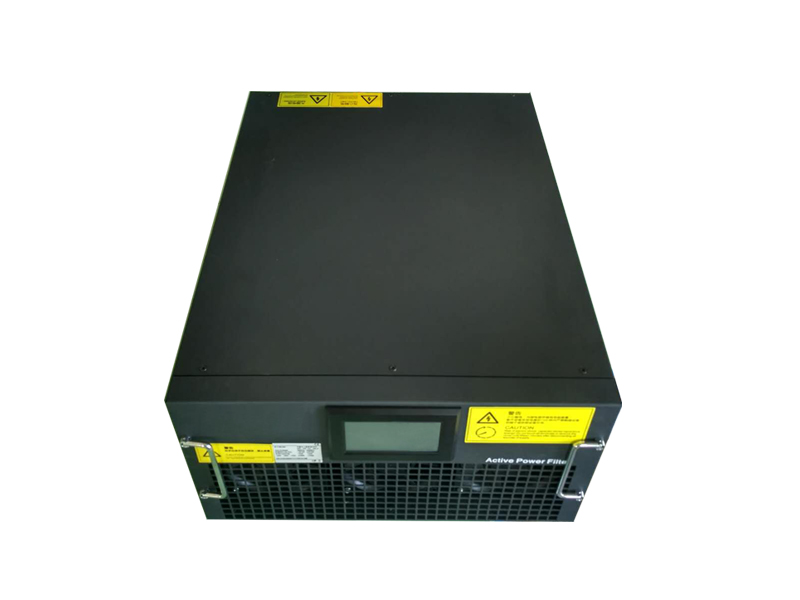

产品概述

在工业生产及日常生活的设备使用过程中，变频设备、整流等非线性负载越来越多，对电能的质量产生了较大的影响，严重的谐波若不消除将危害到了其它设备的运行。SWT有源电力滤波器可以有效的、迅速的消除1-50次谐波影响，保证设备的安全运行，同时也可以进行无功补偿，有源电力滤波器是具有补偿及谐波治理的最佳方案。

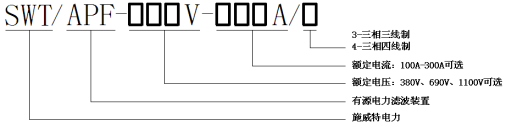

产品型号说明

例：SWT/APF-380V-200A/3 表示额定电压380V，额定电流200A，三相三线制。

产品技术特点

1.具有谐波治理、无功控件、谐波与无功控制综合三种工作模式，通用性与适用性强；

2.可以分相独立进行谐波和无功补偿功能；

3.响应速度快、滤波能力强、运行损耗小；

4.消除谐波，使电能质量满足标准要求；

5.滤波范围广，能同时动态实时滤除全部谐波或多种选定的谐波，最高可滤除50次谐波，滤波精度高，谐波电流滤除率可达90%以上；

6.可以对整个电网或单个负载滤波补偿；

7.可以并联多台有源滤波器组合扩展容量；

8.可壁挂式安装或安装在开关柜内；

9.安全性好，不存在谐振或电压放大，可自动限制输出电流，装置永不过载，保证装置安全可靠工作；

10.可对不平衡进行补偿，避免负序电流对电网及电气设备影响；

11.智能启动系统，一键并网，系统断电恢复后自动投入。

产品主要技术参数

产品容量规格：100A、150A、200A、300A

产品结构：立柜式

产品外形尺寸：宽1000mm×深800mm×高2200mm（其余尺寸规格需定制）

产品重量：约750Kg

产品主要技术参数

产品容量规格：100A、150A、200A、300A

产品结构：立柜式

产品外形尺寸：宽1000mm×深800mm×高2200mm（其余尺寸规格需定制）

产品重量：约750Kg

产品主要技术参数

1、自然条件

1）温度：-25~+45℃；

2）湿度：40℃，20~90%；

3）海拔：≤2000m

4）环境：应无爆炸危险，无腐蚀性气体及导电尘埃，无严重霉菌，无剧烈振动源。

2、电源条件

1）工作电压：额定电压±15%；

2）工频频率：50Hz±5%；

3）有功消耗：<4%额定视在功率。

4、测量误差

1）电压：≤0.5%（在85%~115%额定电压范围内）；

2）电流：≤1.0%（在5%~20%额定电流范围内）；≤0.5%（在20%~120%额定电流范围内）；

3）电压谐波：≤2%；

4）电流谐波：≤2%。

3、电气安全

1）电气间隙与爬电距离、绝缘强度、安全保护、短路强度、采样与控制电路符合GB19517-2004国家电气设备安全规范中的相应条款要求。

5、测量误差

1）电压;≤0.5%(d在85%~115%额定电压范围内）；

2）电流：≤1.0%（在5%~20%额定电流范围内）；≤0.5%（在20%~120%额定电流范围内）；

3）电压谐波：≤2%;

4）电流谐波：≤2%.

6、谐波治理

1）治理谐波次数：2~25次（或特定次数）；

2）谐波治理率：>90%（额定范围内）；

7、无功控制

1）无功性质：滞后、超前；

2）响应时间：≤20ms

8、通信

1）接口：RS-485、RS-232、无线路由接口；

2）规约：IEC61850、Modbus

9、可靠性

1）控制准确率：100%；

2）年故障率：≤0.1%

产品容量规格、结构

1、产品容量规格：100A、150A、200A、300A；

2、产品结构：立柜式

产品机械参数

1）产品尺寸：宽1000mm×深800mm×高2200mm；（其余尺寸规格需定制）；

2）产品重量：约750Kg
