产品概述

产品适用于频率50HZ，电压范围为6KV-10KV的高压铠装型并联电容器成套补偿装置，产品内部经网络连接线直接并联起来，能有效地改改善功率因数，调整网络电压，降低线路损耗，从而达到提高电能质量的作用。同时也适用于与高压异步电机相并联，能有效地提高电动机的功率因数，降低线路损耗的高压并联电容器就地补偿装置，高压并联电容器成套补偿装置也包含在本成套装置范围之内。产品主要由隔离开关、断路器、接触器、并联电容器、串联电抗器、熔断器、接地开关、电流互感器、放电线圈、保护与指示回路等配于基本骨架采用C型钢、角连接器、角连接板通过螺栓相互紧固联连接而成，内部再配于一系列电气组件组成一台完整的柜体。

本装置合部性能均符合国家标准JB7111-93《高压并联电容器培装置》和 GB50227-08《并联电容器装置设计规范》的有关规定。

产品结构简介

产品柜体是由优质的冷轧钢板压制面成，柜门结构采用便于通风散热的网状门结构或为钢板门上冲有百叶孔，保证柜体内部通风散热顺畅，而柜体四周则是用优质钢板密封而成，从而保证整个柜体的防护等级能够达到IP2X的国家标准。装置中串有电抗率为7%的电抗器，能起到抑制5次及以上的高次谐波，电抗器有空心和铁心两种，客户可根据自己需求进行选择。补偿电容器则采用全膜高压并联电容器。整个柜体装置体积小，结构紧凑，线路布局整齐合理，并具有柜门联锁保护等结构特点。

产品内部的保护措施

1、系统过压保护

2、系统失压保护

3、系统过流保护

4、电容器单台熔断器保护

5、氧化锌避雷器保护

6、单星开口三角电压保护和双星的中性线不平衡电流保护

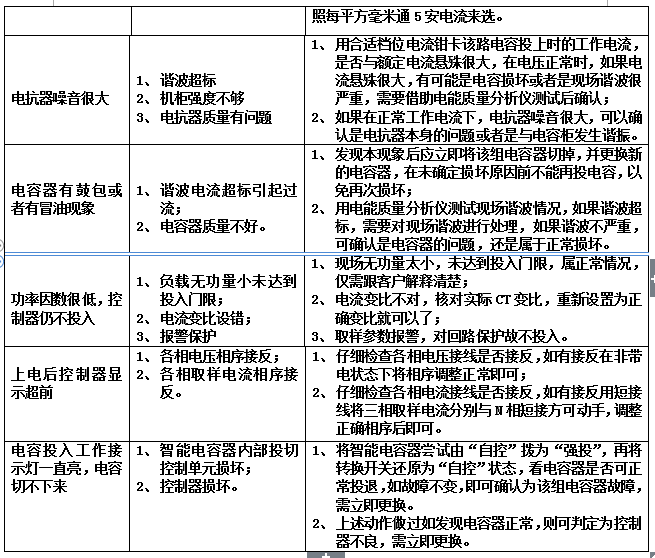

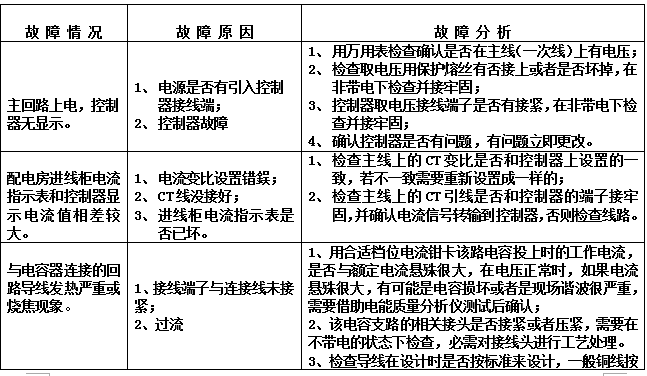

常见故障及解决方法
