商品名称： 无功补偿动态投切开关装置
商品编号： SWT(KK)
上架时间： 2017-06-15
浏览次数： 0
- 商品详细介绍
- 技术参数
- 典型案例
产品概述
SWT-KK（动态投切）系列低压无功补偿投切单元，是一种“过零触发”的晶闸管开关，投切单元主回路采用反并联晶闸管模块，控制电路板由触发，光电隔离及逻辑控制等组成，调节器组合了散热器、风机、温度控制等，具有温控启动风机，过温保护功能，投切单元采用“过零触发”的原理，投入电容器时无涌流，动态响应时间≤20ms，是一种用于负荷快速变化场合的电力电子开关。

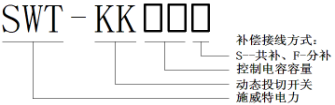

产品型号定义

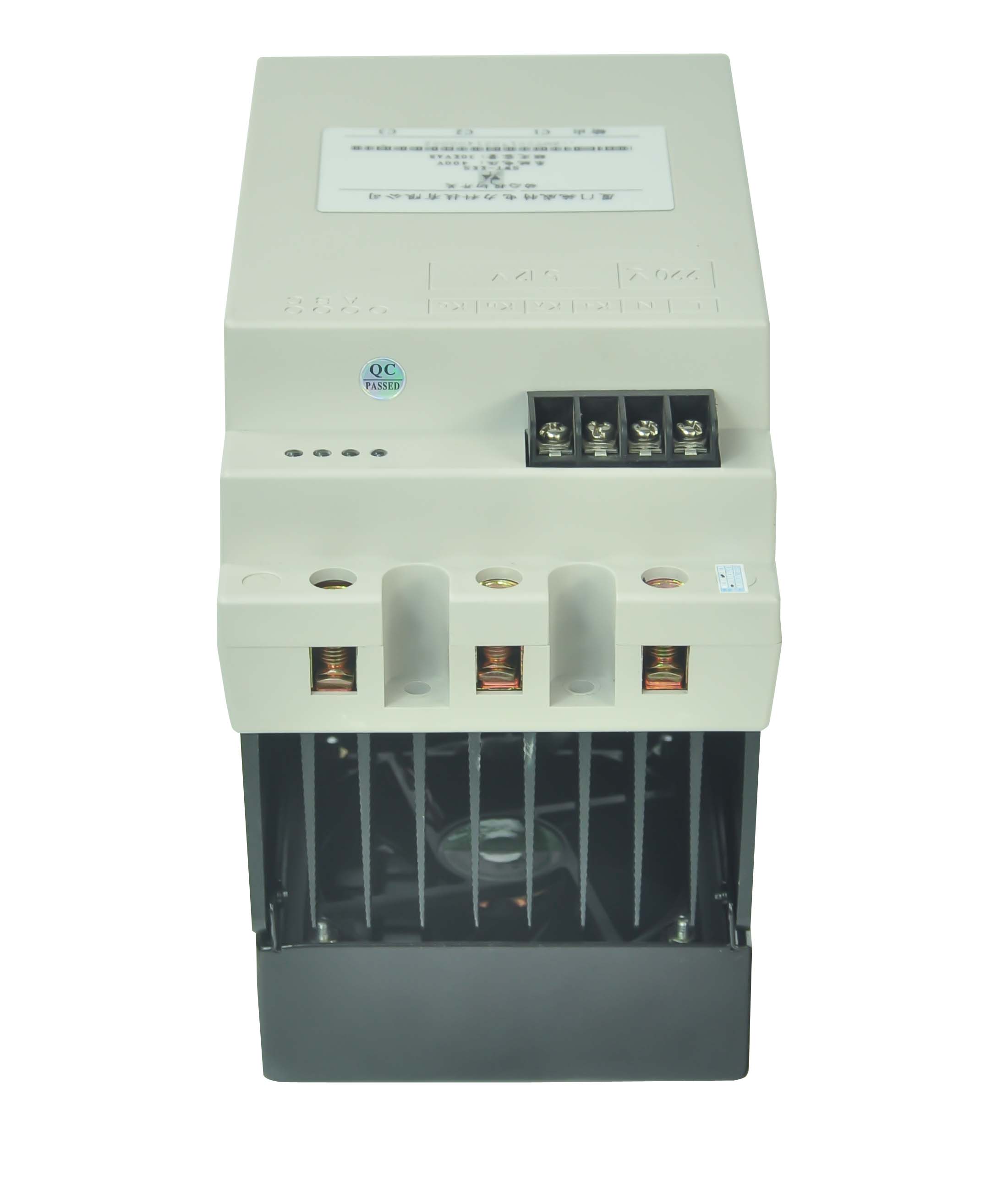

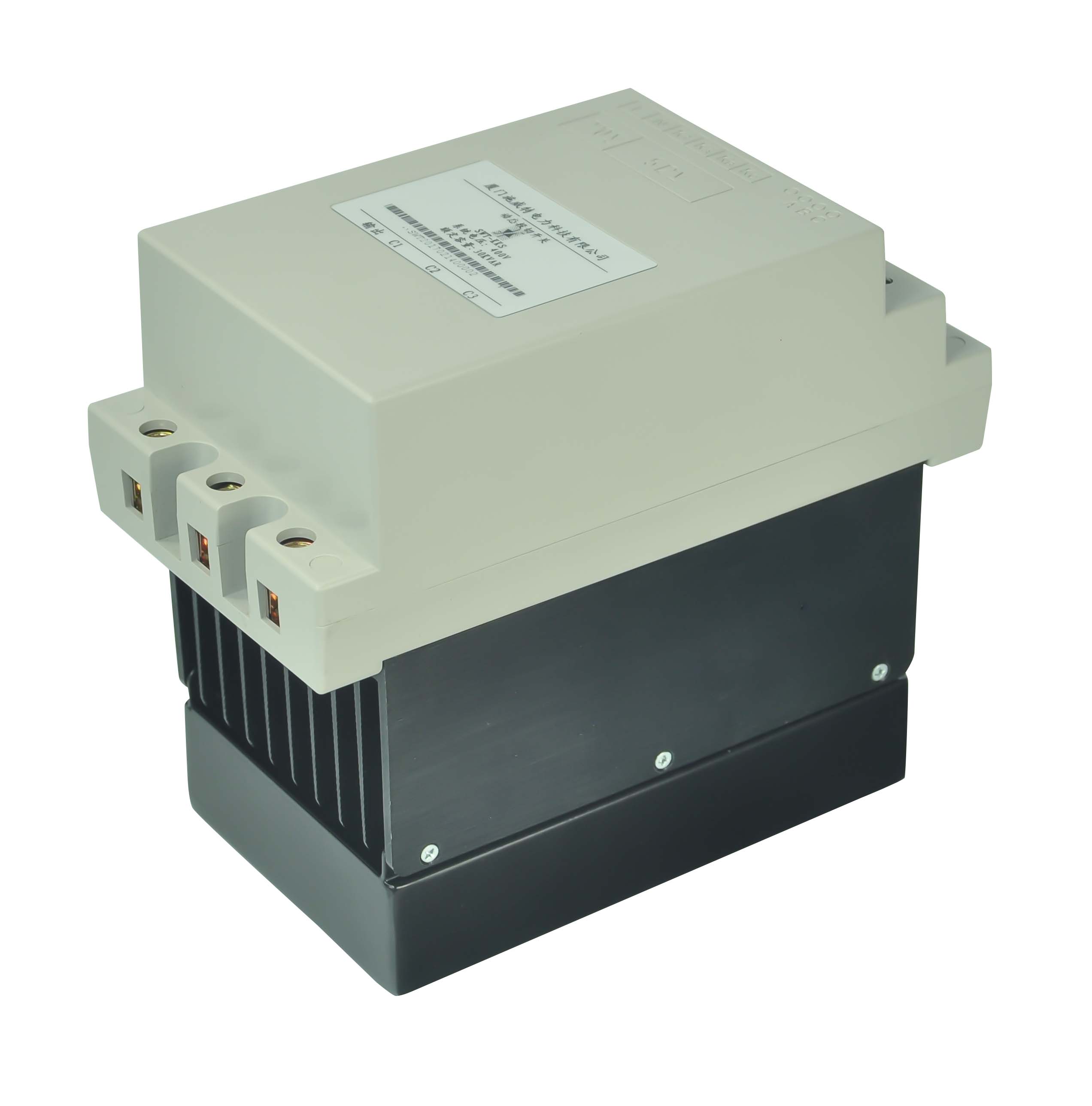

产品外形尺寸
外形尺寸(L×W×H)：216×119×185mm
安装孔位尺寸：198×35mm
安装孔尺寸：φ6mm
额定电压：AC 380V～690V
产品型号定义
产品外形尺寸

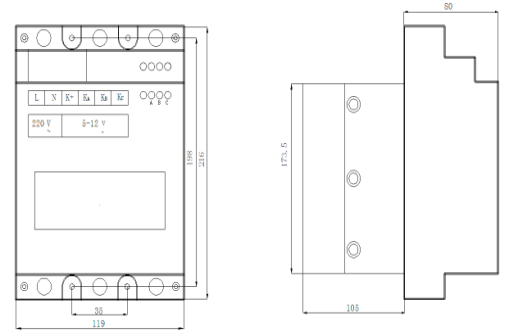

产品安装尺寸
外形尺寸(L×W×H)：216×119×185mm
安装孔位尺寸：198×35mm
安装孔尺寸：φ6mm
电气基本参数
额定电压：AC 380V～690V
额定频率：50Hz～60Hz
额定容量：5-40kvar 等多种规格
控制电压：DC 12V / 10mA 由控制器自身提供控制电压
动态响应时间：≤20ms
使用条件
1）环境温度：-25℃ 至 +60℃
2）海拨高度：不超过 2000M
3）大气条件：空气湿度不超过 90%
4）环境条件：介质无导电尘埃
