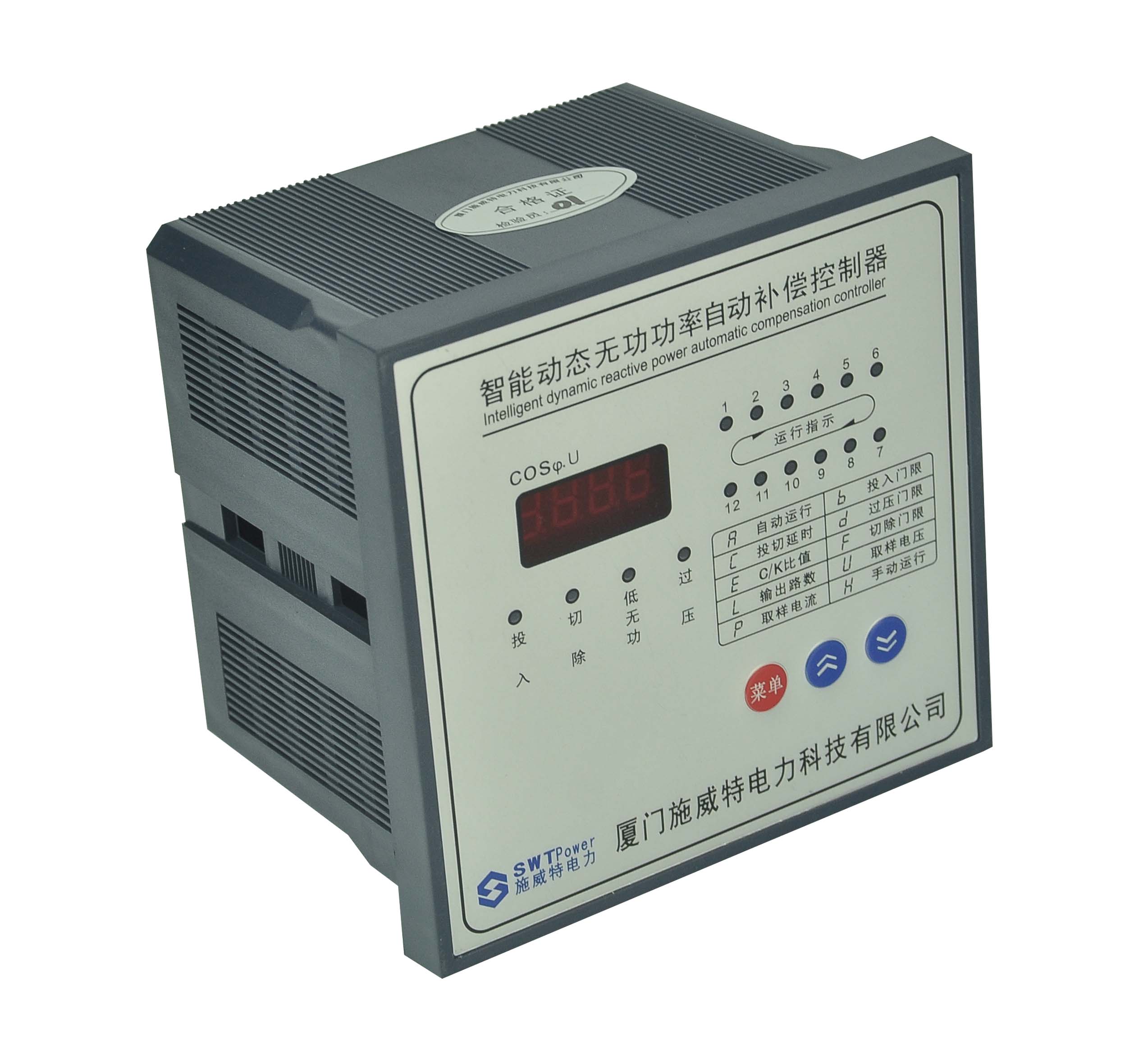

商品名称： SWT-ZK56H无功测控显示装置

商品编号： SWT-ZK56H

上架时间： 2017-06-14

浏览次数： 0

  • 商品详细介绍
  • 技术参数
  • 典型案例
产品概述
SWT系列无功功率自动控制器，以高速高性能的微处理器为核心器件同时取样三相电压三相电流信号，提供五种分补+共补补偿方案，12种投切编码方案，用户可通过修改控制参数任意选择。控制参数一经修改永久保存，掉电不丢失。采用基波功率因数和基波无功功率复合控制电容器组的投切、投切稳定无震荡，对电压谐波电流谐波干扰不敏感。适用于交流45Hz~65Hz、0.4KV以下电力系统无功功率补偿的自动控制。

产品安装尺寸
外型尺寸：SWT-ZK56H 122mm×122mm×99mm（12路）
外形尺寸：SWT-ZK56H 144mm×144×87mm（16路）
开孔尺寸：SWT-ZK56H 113mm×113mm（12路）
开孔尺寸：SWT-ZK56H 138mm×138mm（16路）
安装方式：SWT-ZK56H（12路）嵌入式安装倒钩附件固定
安装方式：SWT-ZK56H（16路）嵌入式安装倒钩附件固定或导轨安装

产品主要功能
（1）以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。
（2）功率因数测量精度高，显示范围宽。
（3）实时显示总功率因数(PF)与基波功率因数（COSφ）。
（4）有12种编码输出方式供用户选择。
（5）最多有6种补偿方案供用户选择。
（6）最多有16路输出。
（7）人机界面友好操作。
（8）各种控制参数全数字可调直观使用方便。
（9）具有自动运行与手动运行两种工作方式。
（10）具有记忆手动运行轨迹功能。
（11）具有过电压和欠电压保护功能。
（12）具有掉电保护功能数据不丢失。
（13）电流信号输入阻抗低≤0.01Ω.
（14）目标功率因数调节范围宽。
