产品概述

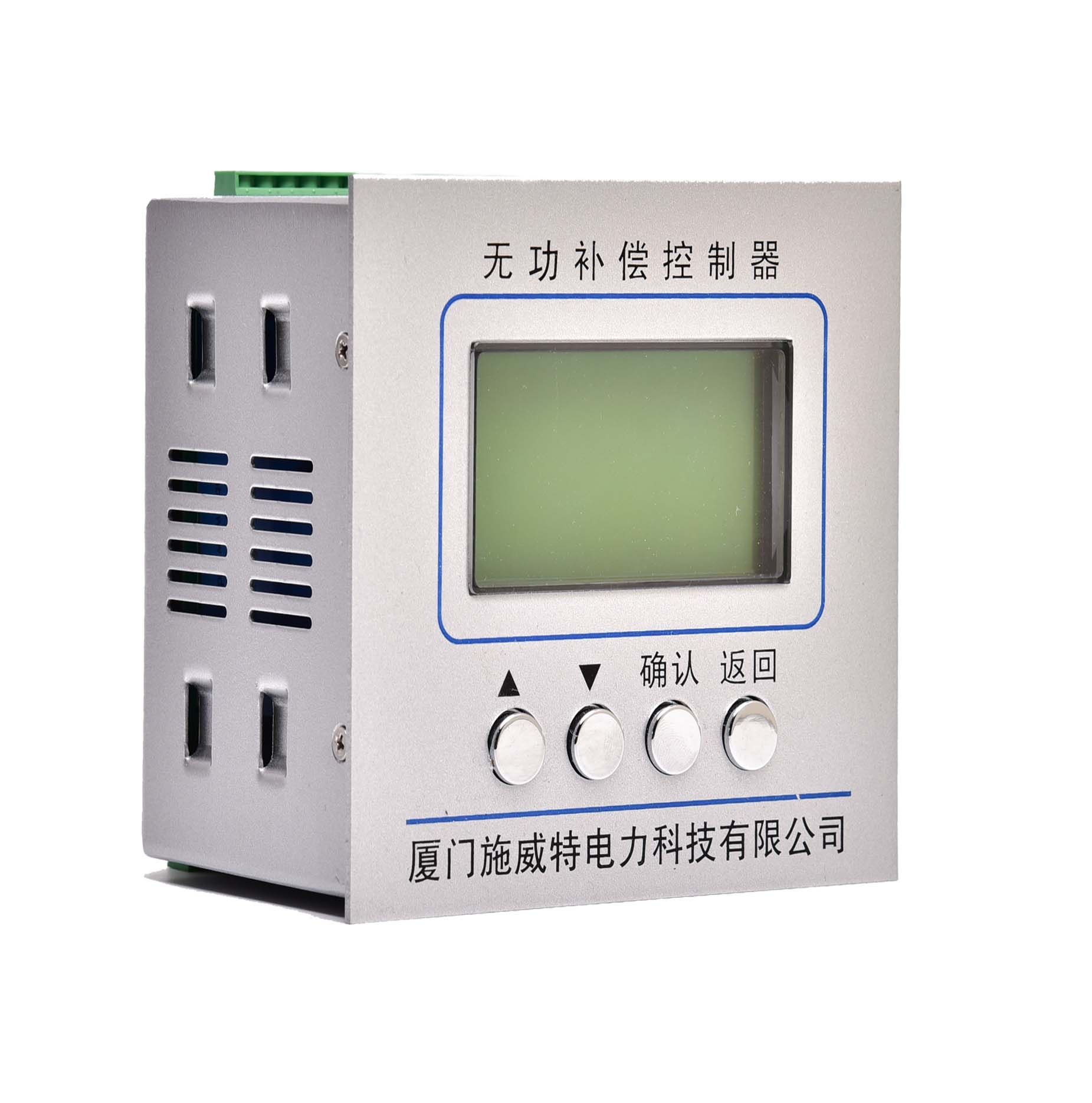

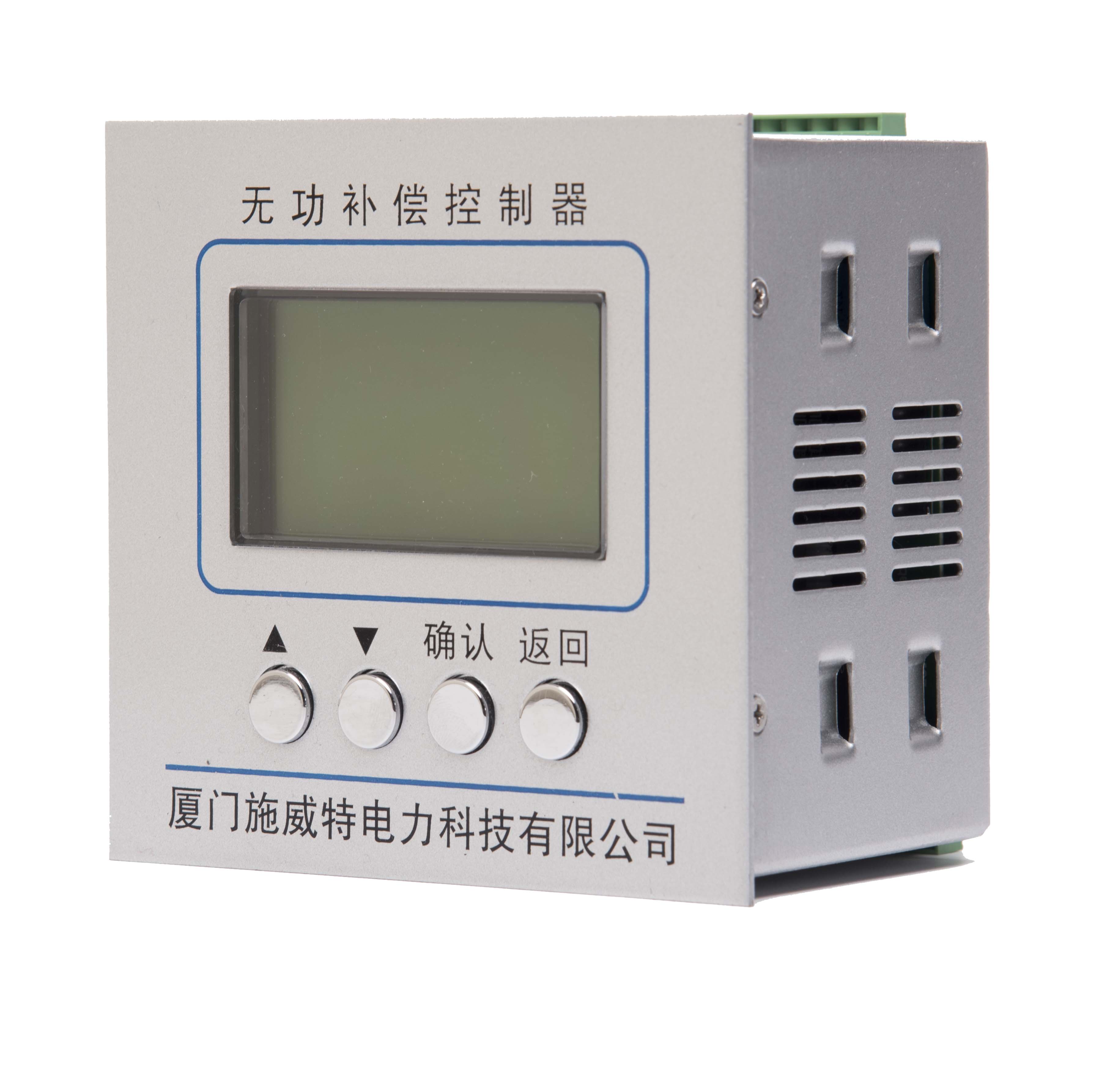

       SWT-ZK-56F无功补偿控制器，采用大屏幕液晶，纯中文操作界面，通过高低温老化试验、振动试验、跌落试验、抗电磁干扰试验。可实时测量显示三相电压、电流、有功功率、无功功率、功率因数及有功电能等。具有过压、低压、失压、缺相、过流、低流、断电等保护功能。具有RS485和RS232通讯接口及上位机软件。

补偿方式介绍

SWT-ZK56F 型无功补偿控制器补偿方式是指电容回路共分性质及路数设置。根据柜体设置，可自由设置共补和分补路数。其中，

共补路数，所占用端子路数为设定值，在端子分配上占用K1 到Kn(n 为所设定共相路数)，

设定值在1 到(12-分补路数×3)之间。分补路数，所占用端子路数为设定值×3，在端子分配

上紧跟共补所占端子后，先分配A 相，然后为B 相，然后C 相,设定值在1 到（12-共补路数）/3 之间。

例如：假如共补路数设定6，分补设定2，具体的端子分配为，K1-K6 为共补，K7,K8 为

A 相的1，2 路，K9，K10 为B 相的1，2 路，K11,K12 为C 相的1，2 路。

产品外形尺寸

外形尺寸：（宽×高×深）：125×117×97mm

开孔尺寸：120mm×114mm
