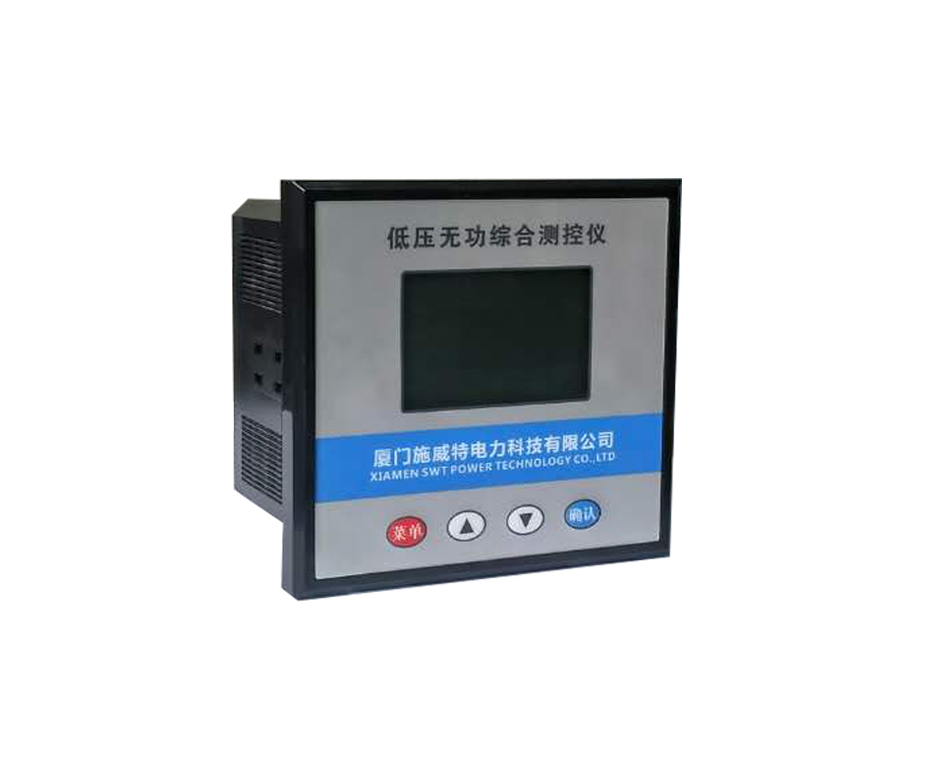

产品概述

SWT－4200测控仪具有RS-485通讯接口，可与本公司生产的SWT系列智能式无功补偿电容器配套使用，具备采集产显示电测量数据，监测和显示智能电容器的运行工况、投切状态，以及根据无功功率与目标功率因数自动控制投切电容器等功能，接线简洁、运行可靠。使用本产品，可以替代现有低压无功补偿柜上电压表3只、电流表3只、功率因数表3只、低压无功补偿控制器1台，以及所有电容器状态指示灯，使其极为简洁，同时可节省大量接线。

产品主要功能

1、控制功能

1）自动、手动控制;

2）根据受控物理量（功率因数、无功功率、配电电流、电压）进行自动投切控制;

3) 容量相同的电容器按循环投切原则投切控制，容量不同的电容器按无功缺额选择投切控制;

4）在投切电容器之前对投切产生的配电无功电流和电压变化进行预测，如预期投切后需逆向操作的则不进行投切，防止产生投切振荡;

2、设置功能

1）CT变比设置;

2）延时时间设置;

3）功率因数设置;

4）保护定值设置;

3、测量功能

1）配电电压、电流、功率因数、有功功率、无功功率测量;

2）电压、电流的谐波总畸变以及3~15次的谐波含有率测量;

3）柜内补偿无功电流（投运电力电容器电流）测量;

4、通信功能

1）电容器投运、退运的状态及路数;

5、保护功能

1）过压、欠压和失压保护;

2)振荡投切保护。

产品安装尺寸

1） 外形尺寸（宽×高×深）：128 × 128 × 99mm

2）开孔尺寸（宽×高）：113× 113mm
