产品概述

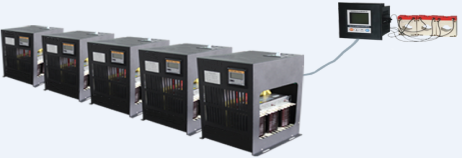

SWT-K系列智能动态抑制谐波式集成电力电容补偿装置（下称智能动态抑谐式电容器）是由智能测控单元、大功率晶闸管投切开关、智能保护单元、组网单元、显示单元、低压自愈式电力电容器、高品质电抗器、放电及风冷单元组成的智能无功补偿系统。

产品主要应用于谐波严重且负荷快速变化的场合，能够可靠运行，不会产生谐振，对谐波无放大作用，并在一定程度上有吸收消除谐波的功能。其中串接7%电抗器的产品使用于主要谐波为5次的电气环境，串接14%电抗器的产品使用于主要谐波为3次的电气环境。

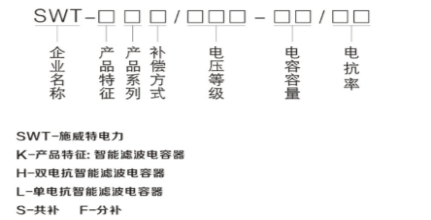

产品型号说明

产品外形及安装尺寸

1）7%电抗率外形及安装尺寸 2）14%电抗率外形及安装尺寸

产品接线端子

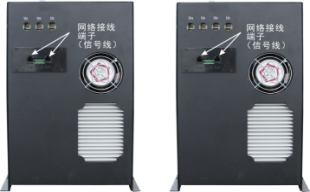

产品接线端子后视图如下图1所示

<a>三相式产品后视图 <b>分相式产品后视图

图<1>

电气接线图

三相补偿方式

混合补偿方式

产品电源线应根据产品的总容量选择截面积合适的多芯铜导线，总容量为30kvar及以上的产品应采用标准16mm2 截面积的多芯铜导线，其余规格的产品可采用标准10mm2 截面积的多芯铜导线。电源线的线头制作如下图2所示根据实际需要配置铜鼻子。接电源线时必须拧紧螺丝，用力试拉电源线，证明十分牢固方可，否则造成该处过度发热，损坏产品。

SWT-K系列动态抑谐式电容补偿装置详细技术参数

1）环境条件 2）电源条件

a) 环境温度：-35～65℃； a) 额定电压：～220V 或～380V；

b) 相对湿度：40℃，20～90%； b) 允许偏差：±20%；

c) 大气压力：79.5～106.0Kpa。 c) 电压波形：正弦波，总畸变率不大于 5%； d) 工频频率：48.5～51.5Hz；

3）安全要求

a) 满足“DL/T842-2003 低压并联电容器装置使用技术条件”中对应条款要求。

4）测量误差

a) 电压：≤0.5%（在 80%～120%额定电压范围内）；

b) 电流：≤1.0%（在 5%～20%额定电流范围内），

≤0.5%（在 20%～120%额定电流范围内）；

c) 温度：±1℃；

5）保护误差 6）无功补偿参数

a) 电压：≤0.5%； a) 电容器投切时隔：≤20ms；

b) 电流：≤1.0%；

c) 温度：±1℃（电容器），±5℃（电抗器）；

d) 时间：±0.01s。

7）可靠性参数

a) 控制准确率：100%； b) 年故障率：≤0.1%。
