产品概述

SWT智能滤波电容器系列是由智能测控单元、同步零投切开关、智能保护单元、组网单元、显示单元、一台（△型）或一台（Y型）低压自愈式电力电容器、高品质电抗器组成的智能无功补偿系统。产品具有模块化、标准化、免维护等特性，具有零投切、分级补偿、过电流/过电压/过温保护、故障自诊断、测量、通信、信号、联机等功能。

产品主要应用于电网谐波含量严重的低压电力系统中，能够安全可靠运行，不会产生谐振，对谐波无放大作用，并在一定程度上有吸收消除谐波的功能。其中串接7%电抗器的产品使用于主要谐波为5次的电气环境，串接14%电抗器的产品使用于主要谐波为3次电气环境。

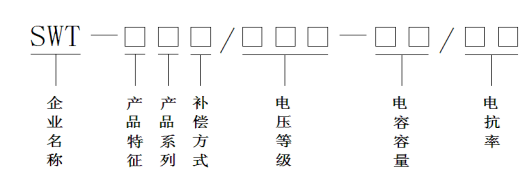

产品型号说明

注：SWT-施威特电力

产品特征：G-电抗率为7%、14%智能滤波电容器，K-电抗率为6%、12%的智能滤电容器

产品系列：L-单电抗智能滤波电容器

补偿方式：S-共补，F-分补

电压等级：6%、7%电抗率480V--共补额定电压，280V-分补额定电压

12%、14%电率率 525V-共补额定电压，300V-分补额定电压

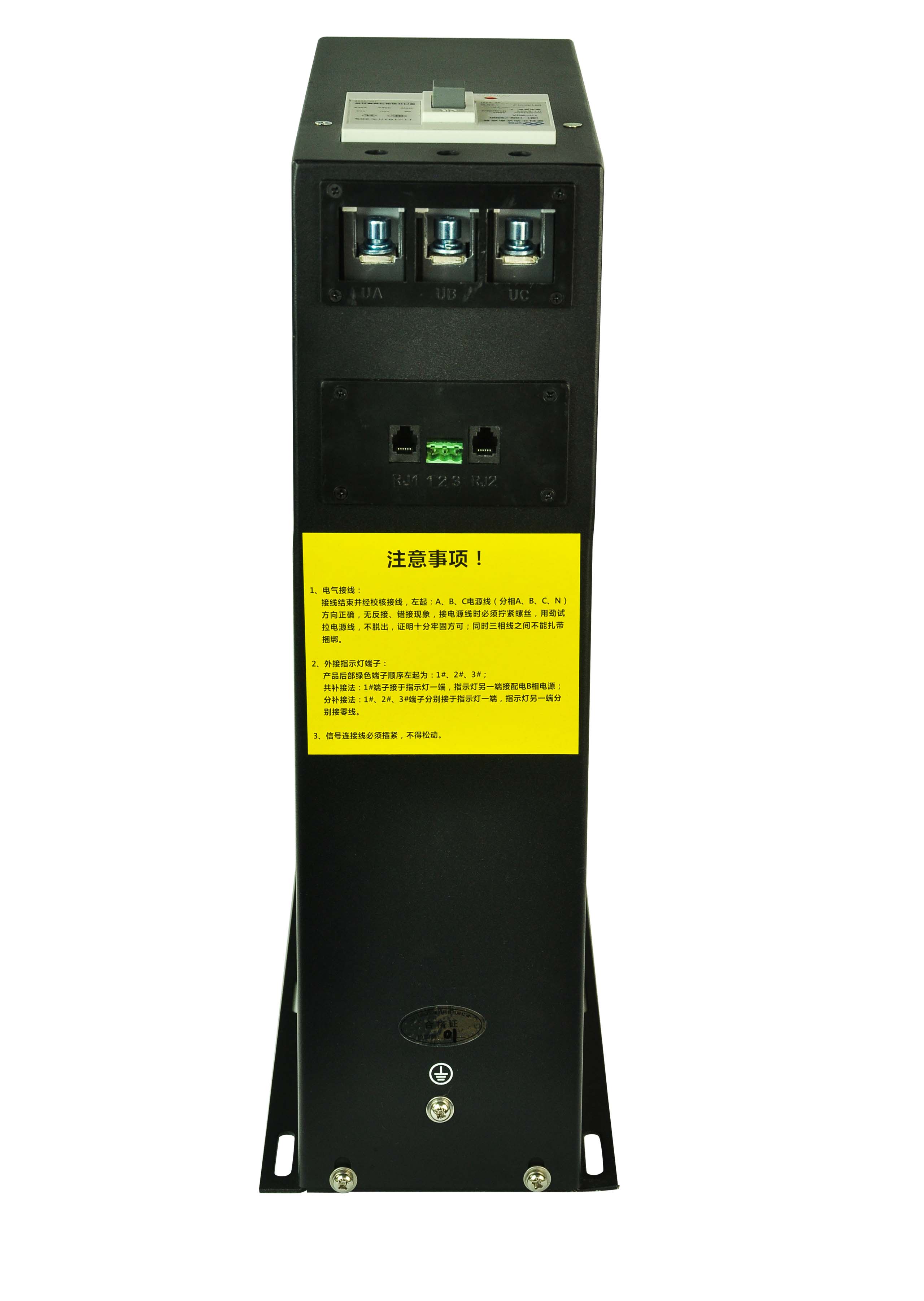

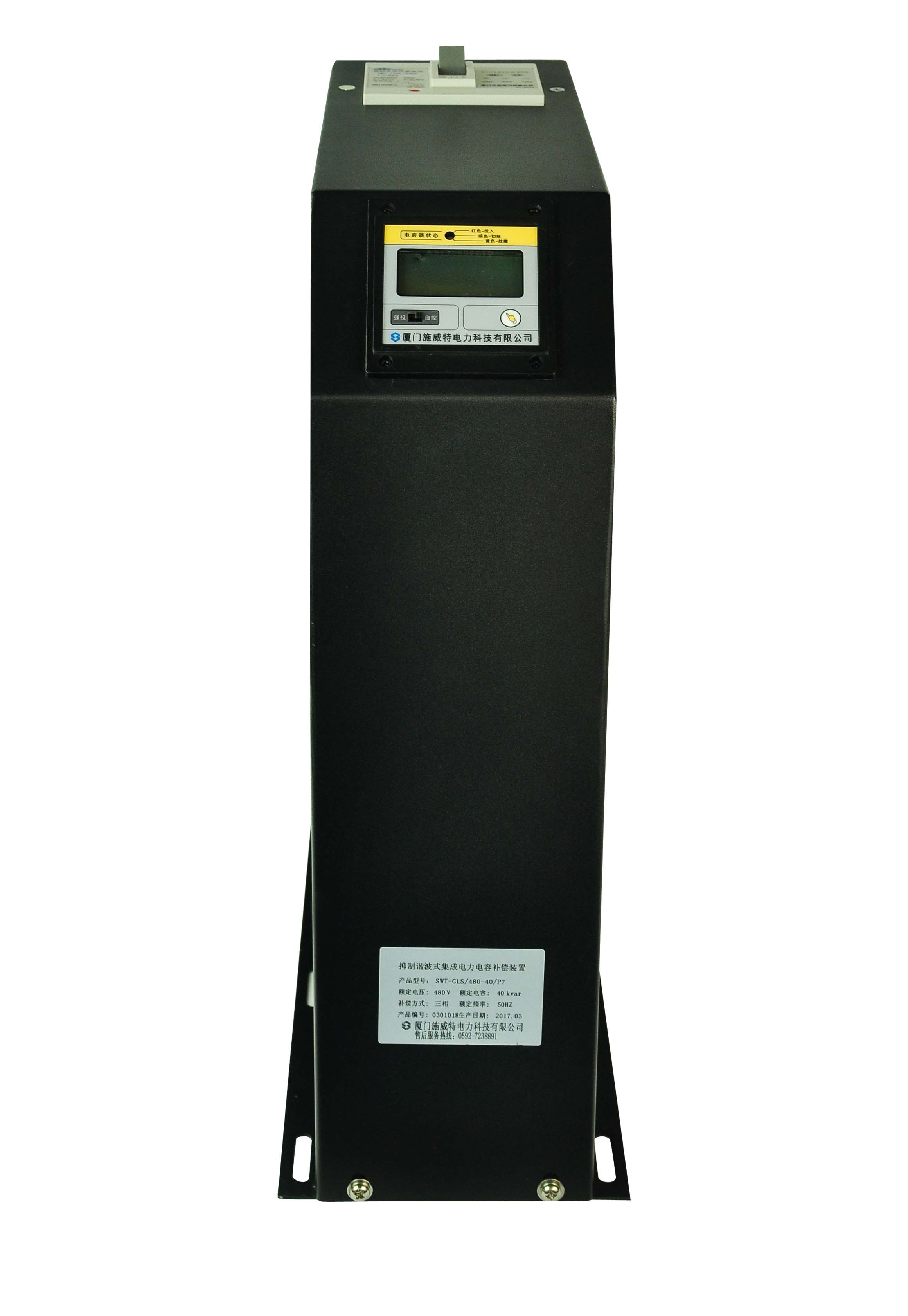

产品外型尺寸

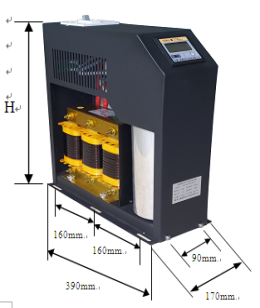

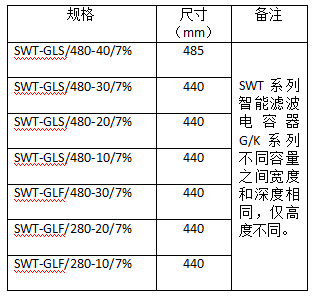

1）6%、7%电抗率产品外形尺寸

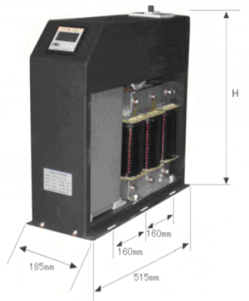

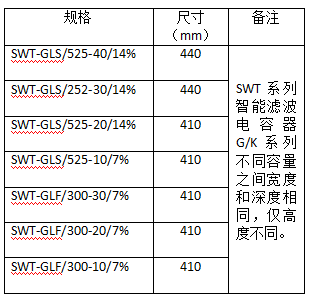

2）12%、14%电抗率产品外型尺寸

主要技术参数

环境条件

1）环境温度： -45～65℃；

2）相对湿度：40℃，20～90%；

3）海拔高度：≤2000m。

电源条件

1）工作电压：电源额定电压±20%；

2）功率消耗：＜0.5W（切除电容器时），

＜5W（投运电容器时）。

电气安全

电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路防护均符合中华人民共和国电力行业标准GB/T22582-2008《电力电容器低压功率因数补偿装置》中对应条款要求。

测量误差

1）电压：≤0.5%（在80～120%电源额定电压范围内）；

2）电流：≤1%（在5%～20%额定电流范围内），

≤0.5%（在20%～120%额定电流范围内）；

3）功率：≤1%；

4）温度：±1℃。

保护误差

1）电压：≤0.5%；

2）电流：≤1.0%；

3）温度：±1℃；

4）时间：±0.01s。

零投切开关参数

1）零投切偏移度：≤2.5°；

2）耐电压冲击：≥AC2500V（DC4000V）；

无功控制参数

1）无功控制误差：≤最小电容器容量的75%；

2）无功容量：单台≤（40）Kvar（三相），

≤30Kvar（分相）。

可靠性参数

1）控制准确率：100%；

2）电容器容量运行时间衰减率：≤1%/年；

3）电容器容量投切衰减率：≤0.1%/万次；

4）年故障率：≤0.1%。
