产品特点

SWT-LC（HC)系列具备L（H）系列智能电容器所有优点外的另主要特点:

1、高分断能力，短路分断能力≥35KA。

2、共补最大容量可达40.40，分补最大容量可达20.20。

3、采用不锈钢本体外壳。

4、采用双分补设计方案，级差更小。

5、单台可实现混补设计方案。

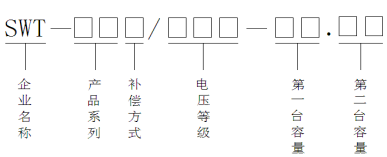

产品型号说明

1、电源条件

(1）额定电压：AC220V/380V；

(2）电压偏差：额定电压±20%；

(3）电压波形：正弦波，且总畸变率不大于5%；

(4）工频频率：50HZ；

(5)功率消耗：˂0.5W。

2、环境条件

(1）环境温度：-45℃~+55℃；

(2）相对湿度：40℃，20~90%；

(3）海拔高度：≤4500m。

3、电气安全指标

电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路防护均符合国家电力行业标准DL/T842-2003《低压并联电容器装置使用技术条件》、GB/T22582-2008《低压电力电容器功率因数补偿装置》中对应条款要求。

4、测量精度指标

(1）电压：≤0.5%；

(2）电流：≤0.5%；

(3）功率：≤1%；

(4）功率因数：±0.01；

(5）温度：±1℃。

(6）时间：≤0.1S。

5、同步零投切开关技术指标

(1）零投切偏移度：≤2.5°；

(2）零投切涌流：≤2.5倍额定电流；

(3）耐电压冲击：≥AC3500V(DC5000V)；

(4）耐电流冲击：≥100倍额定电流。

6、无功控制参数

(1）无功容量：单台≤80kVar(三相)、≤40kVar(分相)；

(2）联机：≤42台(配套SWT-4200使用)。

7、可靠性参数

(1）电气投切寿命：≥100万次；

(2）控制准确率：100%；

(3）电容器容量运行时间衰减率：≤1%/年；

(4）电容器容量投切衰减率：≤0.1%/万次；

(5）短路分断能力≥35KA

(6）年故障率：≤0.1%。
